162

UNI 9709/TA

VITI HI-LO PER MATERIALI PLASTICI TESTA CILINDRICA IMPRONTA CROCE PHILIPS CON PUNTA
La vite Hi-Lo è facilmente distinguibile da qualsiasi altra vite per la caratteristica alternanza del filetto tra alto (high) e basso (low). E' stata una delle prime viti progettate specificatamente per le materie plastiche, in particolar modo per materiali molto teneri come ad esempio nylon, moplen e simili. Il filetto più alto a 30° è quello incaricato di garantire la tenuta della vite nel materiale plastico, mentre quello più piccolo dovrebbe servire a creare un'azione bloccante della vite in virtù della diversa angolazione a 60°. All'atto pratico il prodotto si comporta come la "cugina" rapid-fix a doppio principio usata nel settore del legno: proprio da quest'ultima si è sviluppata l'idea per una vite con caratteristiche simili di tenuta, ma sui materiali plastici. Esattamente come la sua simile, le criticità di questo articolo sono svariate e dovrebbero venir considerate più spesso in fase di progettazione, di modo che questa vite possa venir utilizzata ad ampio spettro in maniera decisamente più consapevole come accade per la Plastic-Fix (art.105 e derivati). Analizzando le difficoltà della vite, ad esempio, nella nostra esperienza ci è capitato di avere a che fare con manufatti plastici il cui preforo essendo troppo grande (questo a causa delle esigenze di stampaggio e soffiaggio della plastica) non permetteva al filetto più basso della vite di ottemperare all'azione di bloccaggio e/o comunque di non avere nessuna presa sul materiale. Di fatto lavorando un solo filetto la tenuta della vite non è per come è stata pensata originariamente. Un secondo caso riguarda le dimensioni della testa che a parità di diametro nominale del gambo è di gran lunga inferiore rispetto a qualsiasi altra tipologia di prodotto per le materie plastiche: l'esempio più eclatante lo troviamo nella vite di diametro 3.5mm la cui testa ha un diametro di 5.6mm e con croce 1 anzichè di 7mm e con croce 2 come in tutte le altre. Un apparente punto di forza del prodotto potrebbe vedersi nel passo doppio che consente un avvitamento più rapido rispetto a una normale vite per la plastica: sfortunatamente questo pregio diventa negativo quando si guarda alla tenuta del prodotto a parità di coppia di serraggio.
Pregi e difetti delle Hi-Lo sono questi, ma non solo: per tale motivo raccomandiamo sempre di contattare la sede per avere una consulenza più esaustiva e mirata.

La lunghezza della vite si calcola misurando la vite compresa la testa.

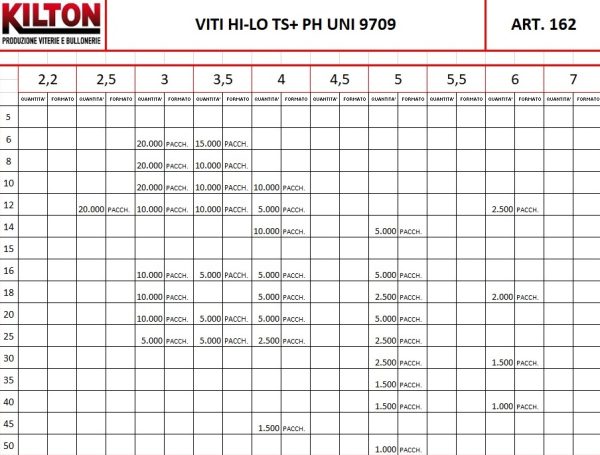

Codice Descrizione Disponibilità Certificazioni Richiedi offerta
162.03010ZN VITI HI-LO 3X10 TS+ PH UNI 9709 ZINCATE Cr.3 185100.0
162.03012ZN VITI HI-LO 3X12 TS+ PH UNI 9709 ZINCATE Cr.3 169625.0
162.03014ZN VITI HI-LO 3X14 TS+ PH UNI 9709 ZINCATE Cr.3 124000.0
162.03016ZN VITI HI-LO 3X16 TS+ PH UNI 9709 ZINCATE Cr.3 124900.0
162.03018ZN VITI HI-LO 3X18 TS+ PH UNI 9709 ZINCATE Cr.3 104000.0
162.03020ZN VITI HI-LO 3X20 TS+ PH UNI 9709 ZINCATE Cr.3 137000.0
162.03025ZN VITI HI-LO 3X25 TS+ PH UNI 9709 ZINCATE Cr.3 76000.0
162.03510ZN VITI HI-LO 3.5X10 TS+ PH UNI 9709 ZINCATE Cr.3 120000.0
162.03510ZO VITI HI-LO 3.5X10 TS+ PH UNI 9709 Z.NERE Cr.3 + SIGILLANTE 0.0
162.03512ZN VITI HI-LO 3.5X12 TS+ PH UNI 9709 ZINCATE Cr.3 32000.0
162.03514GR VITI HI-LO 3.5X14 TS+ PH UNI 9709 GREZZE 0.0
162.03514ZN VITI HI-LO 3.5X14 TS+ PH UNI 9709 ZINCATE Cr.3 299400.0
162.03514ZO VITI HI-LO 3.5X14 TS+ PH UNI 9709 Z.NERE Cr.3 0.0
162.03516ZN VITI HI-LO 3.5X16 TS+ PH UNI 9709 ZINCATE Cr.3 167300.0
162.03518ZN VITI HI-LO 3.5X18 TS+ PH UNI 9709 ZINCATE Cr.3 267850.0
162.03518ZO VITI HI-LO 3.5X18 TS+ PH UNI 9709 Z. NERE Cr.3 0.0
162.03520ZN VITI HI-LO 3.5X20 TS+ PH UNI 9709 ZINCATE Cr.3 80000.0
162.03525ZN VITI HI-LO 3.5X25 TS+ PH UNI 9709 ZINCATE Cr.3 24000.0
162.03530ZN VITI HI-LO 3.5X30 TS+ PH UNI 9709 ZINCATE Cr.3 87000.0
162.04010ZN VITI HI-LO 4X10 TS+ PH UNI 9709 ZINCATE Cr.3 180000.0
162.04012GR VITI HI-LO 4X12 TS+ PH UNI 9709 GREZZE 0.0
162.04012ZN VITI HI-LO 4X12 TS+ PH UNI 9709 ZINCATE Cr.3 220000.0
162.04014ZN VITI HI-LO 4X14 TS+ PH UNI 9709 ZINCATE Cr.3 267000.0
162.04016ZN VITI HI-LO 4X16 TS+ PH UNI 9709 ZINCATE Cr.3 262500.0
162.04016ZO VITI HI-LO 4X16 TS+ PH UNI 9709 Z. NERE Cr.3 0.0
162.04018ZN VITI HI-LO 4X18 TS+ PH UNI 9709 ZINCATE Cr.3 266500.0
162.04020ZN VITI HI-LO 4X20 TS+ PH UNI 9709 ZINCATE Cr.3 212100.0
162.04025ZN VITI HI-LO 4X25 TS+ PH UNI 9709 ZINCATE Cr.3 188300.0
162.04030ZN VITI HI-LO 4X30 TS+ PH UNI 9709 ZINCATE Cr.3 142000.0
162.04035ZN VITI HI-LO 4X35 TS+ PH UNI 9709 ZINCATE Cr.3 46250.0
162.04035ZO VITI HI-LO 4X35 TS+ PH UNI 9709 Z. NERO Cr.3 0.0
162.04040ZN VITI HI-LO 4X40 TS+ PH UNI 9709 ZINCATE Cr.3 110900.0
162.04525ZN VITI HI-LO 4.5X25 TS+ PH UNI 9709 ZINCATE Cr.3 0.0
162.05016ZN VITI HI-LO 5X16 TS+ PH UNI 9709 ZINCATE Cr.3 110000.0
162.05018ZN VITI HI-LO 5X18 TS+ PH UNI 9709 ZINCATE Cr.3 108000.0
162.05020ZN VITI HI-LO 5X20 TS+ PH UNI 9709 ZINCATE Cr.3 117500.0
162.05025ZN VITI HI-LO 5X25 TS+ PH UNI 9709 ZINCATE Cr.3 134400.0
162.05025ZO VITI HI-LO 5X25 TS+ PH UNI 9709 Z. NERE Cr.3 0.0
162.05030ZN VITI HI-LO 5X30 TS+ PH UNI 9709 ZINCATE Cr.3 62000.0
162.05035ZN VITI HI-LO 5X35 TS+ PH UNI 9709 ZINCATE Cr.3 117700.0
162.05040ZN VITI HI-LO 5X40 TS+ PH UNI 9709 ZINCATE Cr.3 132100.0
162.06018ZN VITI HI-LO 6X18 TS+ PH UNI 9709 ZINCATE Cr.3 27500.0
162.06020ZN VITI HI-LO 6X20 TS+ PH UNI 9709 ZINCATE Cr.3 89000.0
162.06025ZN VITI HI-LO 6X25 TS+ PH UNI 9709 ZINCATE Cr.3 28000.0
162.06030ZN VITI HI-LO 6X30 TS+ PH UNI 9709 ZINCATE Cr.3 17000.0
162.06035ZN VITI HI-LO 6X35 TS+ PH UNI 9709 ZINCATE Cr.3 50500.0
162.06040ZN VITI HI-LO 6X40 TS+ PH UNI 9709 ZINCATE Cr.3 42000.0
